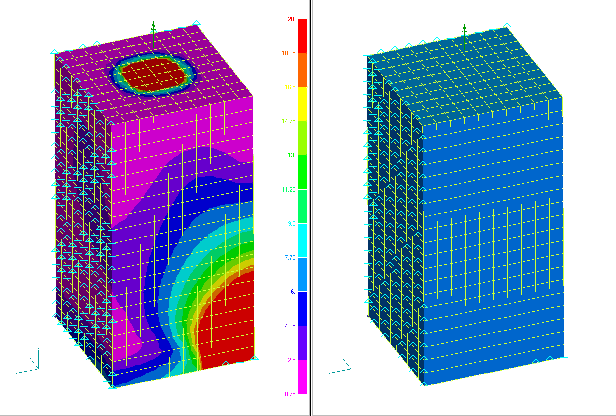

Die oben gezeigte Topologie-Optimierung wurde mit der SKO-Methode unter Benutzung von E_Z_SKO einem von uns entwickelten Programm und MSC.NASTRAN for Windows berechnet.

Es zeigt 1/4 eines Würfels an dem oben gezogen wird ( Pfeil ).

Die rechte untere Ecke wurde vertikal gehalten.Man erkennt sehr gut, wie sich eine "Zugdiagonale" ausbildet, die durch ein Zugband oben und ein Druckband unten ausgesteift wird.

Links sind die vonMises Spannungen dargestellt und rechts die erforderliche Materialverteilung. Je dunkler ein Element dargestellt ist um so größer ist seine Steifigkeit und Ausnutzung.

Die Berechnung der 12 Iterationen benötigte auf einem 400 MHz Pentium II nur ca. 7 Minuten.

	TOPOLOGIE-OPTIMIERUNG (SKO-) ( Auszug aus einem Beitrag zur MSC.Technologiekonferenz 2000 in Marburg )

Die oben gezeigte Topologie-Optimierung wurde mit der SKO-Methode unter Benutzung von E_Z_SKO einem von uns entwickelten Programm und MSC.NASTRAN for Windows berechnet. Es zeigt 1/4 eines Würfels an dem oben gezogen wird ( Pfeil ). Die rechte untere Ecke wurde vertikal gehalten.Man erkennt sehr gut, wie sich eine "Zugdiagonale" ausbildet, die durch ein Zugband oben und ein Druckband unten ausgesteift wird. Links sind die vonMises Spannungen dargestellt und rechts die erforderliche Materialverteilung. Je dunkler ein Element dargestellt ist um so größer ist seine Steifigkeit und Ausnutzung. Die Berechnung der 12 Iterationen benötigte auf einem 400 MHz Pentium II nur ca. 7 Minuten.
